애플리케이션

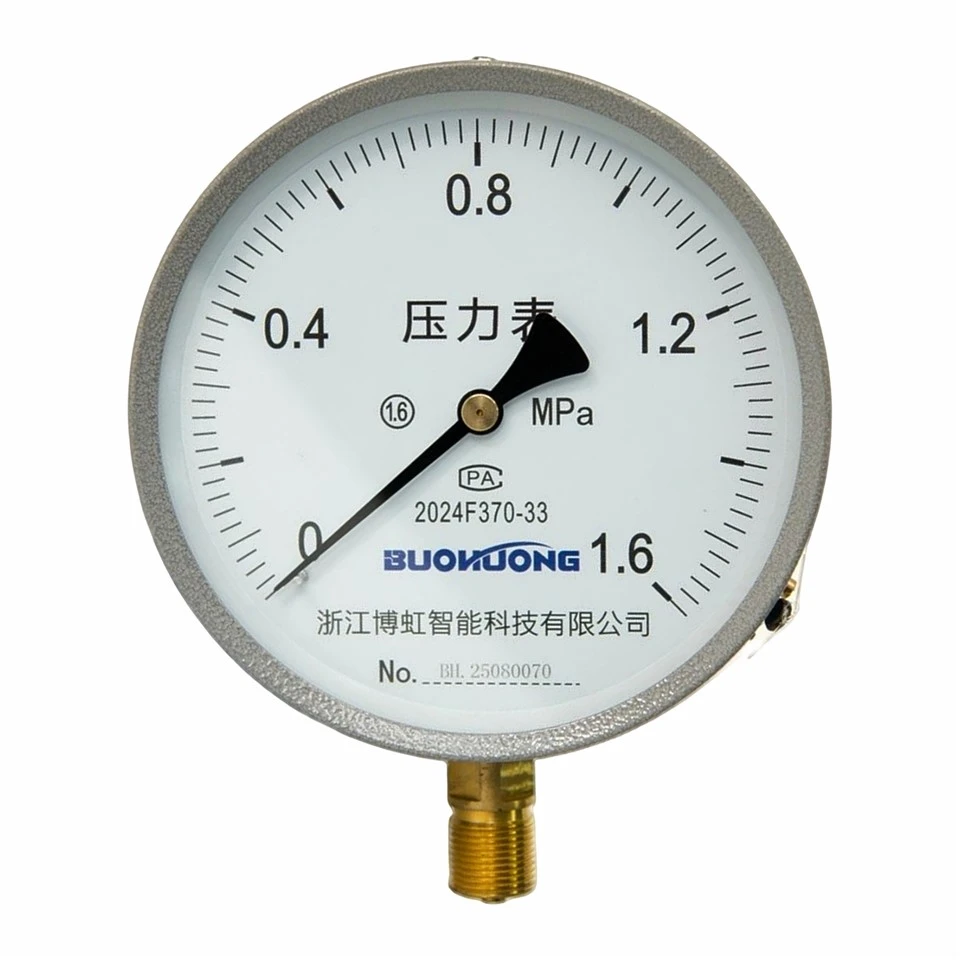

검은색 크롬-도금 강철 케이스 압력 게이지폭발 위험이 없고 결정화가 없으며 응고가 없고 구리 및 그 합금에 부식 효과가 없는 액체, 가스 및 증기와 같은 매체의 압력을 측정하는 데 적합합니다.
원칙
장비의 측정 시스템은 연결 부분, 스프링 튜브 및 전송 메커니즘, 표시 장치 등으로 구성됩니다. 스프링 튜브는 압력의 작용에 따라 탄성 변형되어 튜브 끝의 변위를 일으키고 기계적 전송 메커니즘은 표시 장치를 증폭 및 전송하는 데 사용되며 압력 값은 포인터로 인덱스 플레이트에 표시됩니다.
매개변수
- 직경: Ø40mm, Ø 50mm, Ø 60mm, Ø75mm, Ø100mm, Ø150mm, Ø 200mm, Ø 250mm
작동 압력:
- 지속: 3/4 x 전체 스케일 값
- 변동: 2/3 x 전체 스케일 값
- 짧은 시간: 전체 범위 값
- 연결 스레드: M10x1, M14x1.5, M20x1.5, PF(PT/NPT)1/8, PF(PT/NPT)1/4, PF(PT/NPT)1/2 등
- 부르동관 : 주석인청동관, 황동관(아세틸렌)
- 연결 재질: HPb59-1brass
- 무브먼트: 구리 합금
- 케이싱: CR1 강판
- 창 : 일반유리, PC유리
|
스케일 단위 |
아빠 |
KPa |
MPa |
술집 |
kgf/cm² |
ATM |
mmHg |
파운드/인치²(psi) |
|
아빠 |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
KPa |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
MPa |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
술집 |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
kgf/cm² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
ATM |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
mmHg |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
파운드/인치²(psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
